J21 სერიის ღრმა ყელის ხვრელის საჭრელი პრესის მანქანა და დენის პრესის მანქანა

მთავარი / პროდუქტები / J21 სერიის ღრმა ყელის ხვრელის საჭრელი პრესის მანქანა და დენის პრესის მანქანა

პროდუქტების აღწერა

Ძირითადი მახასიათებლები:

1. J21 series Open Eccentric Presses is a general-purpose presses, suitable for forming, blanking, punching, bending and other cold stamping process.
2. C-ჩარჩო ჩამოსხმის ფიუზელაჟი, მაქსიმალური სიმტკიცე და მინიმალური გადახრა ზუსტი ნაწილებისთვის და ხელსაწყოს ხანგრძლივი სიცოცხლისთვის. კორპუსი შეიძლება იყოს დახრილი, მაღალი სიმტკიცე და ნაკლები დეფორმაცია კომპაქტური. სქელი ფირფიტები და დიდი სვეტები გთავაზობთ სტაბილურ პლატფორმას, რომელიც გჭირდებათ თქვენი მომთხოვნი აპლიკაციისთვის.
3. მანქანა იყენებს ხისტი მობრუნებული ბონდის გადაბმას ხისტი და კარგად მხარდაჭერილი. Clutch იძლევა უწყვეტ დარტყმებს მასობრივი წარმოებისთვის.
4. ამწე ლილვი დამზადებულია სპეციალური შენადნობის ფოლადისგან, რომელიც დამუშავებულია სიზუსტით დახურვისთვის და მოთავსებულია ბრინჯაოს ბუჩქებში გლუვი მუშაობისთვის, ხანგრძლივობისა და სიზუსტისთვის.
5. სათანადო ზომის მფრინავი, დამზადებულია მაღალი ხარისხის თუჯისგან, დაჭერის ოპერაციებისთვის ადეკვატური ენერგიის შესანახად და გასათავისუფლებლად და სათანადოდ დაბალანსებული გლუვი მუშაობისთვის.
6. ხელსაწყოები არის ჩამოსხმული ან დამზადებული ფოლადისგან. გადაცემათა კოლოფი წარმოიქმნება ზუსტი ჰობის აპარატით.
7. მანქანა არის ორივე ხელის ღილაკით და ფეხის გადამრთველით: შეკვრის საწინააღმდეგო, განუმეორებელი კონტროლი რგოლის მცველებით; შეესაბამება OSHA-ს.
8. დამცავი ღობე და უსაფრთხოების საკეტი მუშაობის უსაფრთხოების უზრუნველსაყოფად. გქონდეთ მოძრავი ერთი ხელით პედლებიანი გადამრთველი, მარტივი სამართავი.

Size Information

სპეციფიკაციები
ერთეული
JH21-25
JH21-45
ტიპი
ჰ
S
ჰ
S
ნომინალური ძალა
KN
250
450
ნომინალური ინსულტი
მმ
3
3
4
4
Slide Stroke
მმ
50
80
70
120
Slide Strokes Per Minute
დაფიქსირდა
წთ-1
125
100
95
80
ცვლადი
75-150
60-120
65-115
50-95
Maximum Die Set Height
მმ
265
250
295
270
სიმაღლის რეგულირება
მმ
50
60
სლაიდის ცენტრსა და ჩარჩოს შორის
მმ
210
225
სვეტების მანძილი
მმ
450
515
Bottom size of slide
L×R
მმ
360
400
F×B
მმ
250
340
Shank Hole Size
Dia
მმ
40
50
Depth
მმ
50
60
Bolster size
L×R
მმ
720
825
F×B
მმ
400
440
Blanking Hole Diameter
მმ
150
150
სამაგრის სისქე
მმ
80
110
Bolster Surface Height
მმ
780
800
Overall Dimensions
F×B
მმ
1500
1585
L×R
მმ
945
1075
ჰ
მმ
2120
2390
Distance Between Foundation Bolts
F×B
მმ
980
1075
L×R
მმ
690
760
ძრავა
Ძალა
Kw
3
5.5
Weight（Approximate)
Კგ
2450
3550
Press Pressure
მპა
0.5
0.5
0.5
0.5

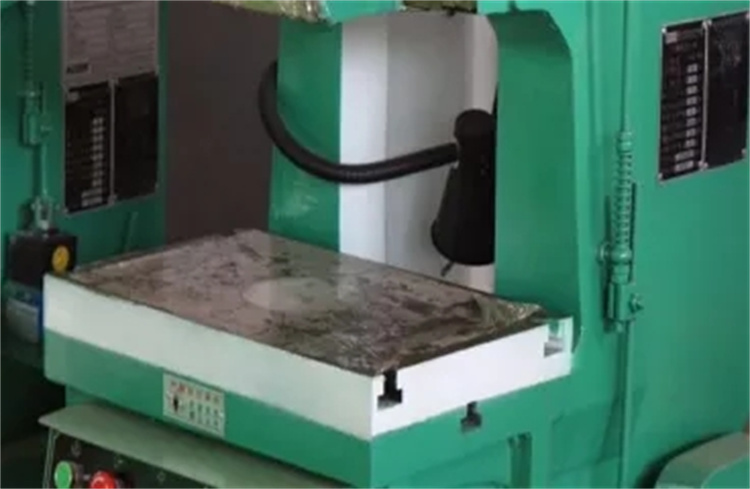

Machine Details

Standard accessories:                                                                                  Optional accessories:
1) Wet clutch                                                                                                      1) Dry clutch
2) Hydraulic overload protecting pump                                                      2) Pneumatic die cushion apparatus
3) Auto lubrication system                                                                             3) Light curtain
4) Manual lubrication system                                                                       4) Die quick change device
5) Hydraulic overload protecting pump                                                      5) Foot pedal
6) Joint for miss-feeding                                                                                6) Automatic feeding the output shaft
7) Touch screen                                                                                                7) Speed motor, frequency control
8) Electronic crankshaft angle indicator
9) Cam controller
10) Die height adjusted motor (JH21-100~400)
11) PLC: Programmable logical controller
12) Knock out device
13) Air source quick connector
14)Absorbing pads
15) Working lamp
16) Air blowing
17) Second degree drop
18) Preset counter
