ცხელი იყიდება J23 სერიის C ჩარჩო მექანიკური სიმძლავრის პრესის მექანიკური ელექტრონული საჭრელი მანქანა

აღწერა

JB23 Punch Press არის შესაფერისი ღია ტიპის ამწე პრესა, რომელიც აღჭურვილია მარცხენა და მარჯვენა ღია ტიპის მანქანის კორპუსით (ანუ C- ფორმის მანქანის კორპუსი). მის ფოლადის ფირფიტის შედუღებულ კორპუსს აქვს მაღალი შთანთქმის უნარი. მისი ახალი საერთო დიზაინი აძლევს მანქანას ელეგანტურ გარეგნობას. მის ყელს აქვს გარკვეული სიღრმე. კომპაქტური სტრუქტურა ხდის გამოყენებას კომფორტულს და უსაფრთხოს. პუნჩ პრესა აღჭურვილია გასაღებების ხისტი კლაჩით, კამერის მუხრუჭით და დაწნეხილის ტიპის უსაფრთხოების მოწყობილობით. მისი სამუშაო მაგიდა სამი მხრიდან ღიაა, ამიტომ ყალიბის ჩატვირთვა-გადმოტვირთვა და ექსპლუატაცია მოსახერხებელია. პუნჩ პრესა ფართოდ გამოიყენება, რაც უზრუნველყოფს კარგ პირობებს მექანიზაციისა და ავტომატიზაციისთვის. და როგორც ძირითადი მოწყობილობა ფირფიტის პუნჩინგის წარმოებისთვის, პუნჩ პრესის გამოყენება შესაძლებელია ხვრელების გასაჭრელად, დაბლანტვაში, მორთვაში, მოსახვევად, ზედაპირული გაჭიმვისა და ფორმირებისთვის ეროვნულ თავდაცვაში, კოსმოსურ სივრცეში, ავტომობილში, ტრაქტორში, ძრავაში, ელექტრო მოწყობილობებში, საკისრებში, ინსტრუმენტებში, სასოფლო-სამეურნეო მანქანებში. და ხელსაწყოების, ველოსიპედის, სამკერვალო, მექანიკური ტექნიკის, ყოველდღიური ტექნიკის და მონეტების განყოფილებები.

მთელი სტრუქტურისა და მახასიათებლების მანქანა:

1.C-ტიპის ფოლადის შედუღებული ჩარჩო, მაღალი სიხისტე და ნაკლები დეფორმაცია კომპაქტური, ფართო კორპუსის ჩარჩო, რომელიც გამორიცხავს ვიბრაციას იდეალური ცხოვრებისა და მანქანის გაუმჯობესებისთვის.
2. ხისტი კონსტრუქცია იძლევა ზუსტი შეჯვარების გარანტიას, სლაიდის ექვსგვერდიანი გრძელი მართკუთხედის სახელმძღვანელო მაღალი მოძრავი სიზუსტით და მაღალი სიზუსტით, რაც ახანგრძლივებს კვარცხლბეკის მომსახურების ვადას.
3. მაღალგანვითარებული, ხისტი მხარდაჭერილი გადაცემათა კოლოფი, მუშაობს ზეთის აბაზანაში ყოველგვარი ხმაურის გარეშე დაზოგავს ადგილს, ამცირებს, ლილვის გადახრას, ზრდის მექანიზმის ხანგრძლივობას.
4. მაღალი სიზუსტე, მაღალი ეფექტურობა, მარტივი და მოსახერხებელი ოპერაცია, კარგი შესრულება, ხელსაყრელი ფასი და საუკეთესო მომსახურება.

მახასიათებლები
5. J23 სერია არის ზოგადი ღია დახრილი დენის პრესა მარტივი სტრუქტურით, საიმედო შესრულებით და მარტივი ფუნქციონირებით.
6. ასე რომ, მოსახერხებელია ექსპლუატაციისა და მოვლისთვის. J23-ს შეუძლია ასევე მიიღოს გადაუდებელი გაჩერების სერვისი, რათა სლაიდერის ბლოკი მოულოდნელად გაჩერდეს 0-135 გრადუსის დიაპაზონში, ხოლო ფოტოელექტრული დამცავი მოწყობილობა არჩევითია.
7.J23-100B და J23-125 განსაკუთრებულია J23 სერიებს შორის .მათი ძირითადი კორპუსი არის თუჯისგან .ამწე ღერძი დალაგებულია
ვერტიკალურად.ექსცენტრიული ყდის აადვილებს რეგულირებას .და ასევე არის პნევმატური ხახუნი.ამიტომ J23-100B და J23-125 იძლევა საშუალებას იმუშაონ მცირე დარტყმითა და სტაციონარობით და გააჩერონ სლაიდერის ბლოკი ნებისმიერ პოზიციაზე.

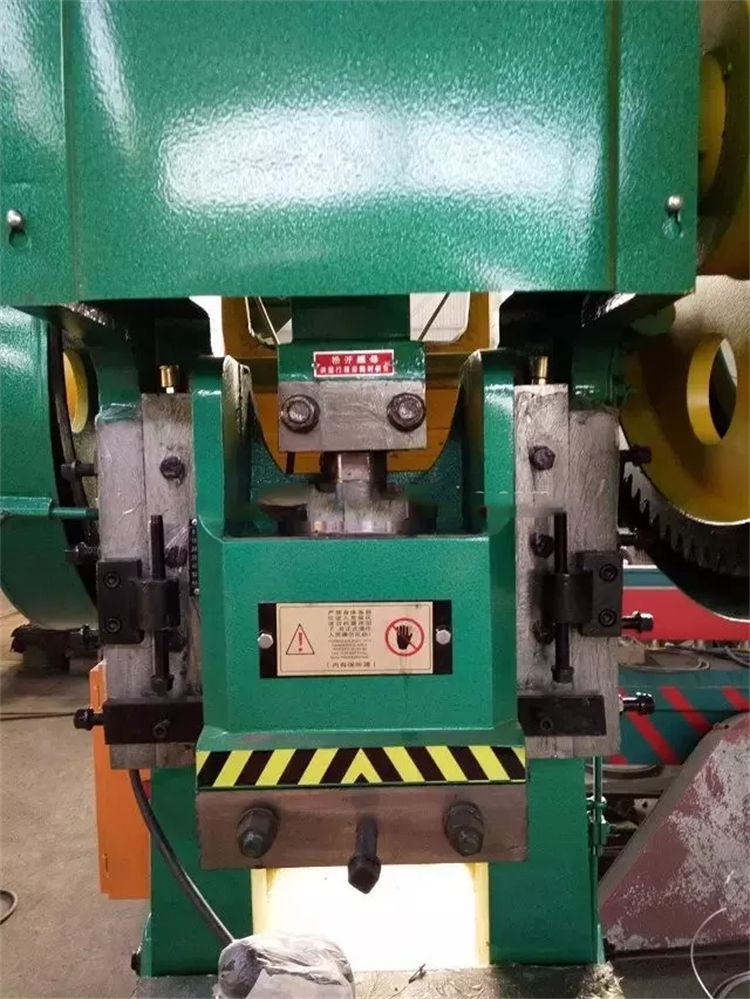

პროდუქტის დეტალი

მთავარი ძრავა სამუშაო მაგიდა ხისტი მხარდაჭერილი გადაცემათა კოლოფი

Siemens-ის ძრავის გამოყენება გარანტიას იძლევა ექვსგვერდიანი გრძელი მართკუთხედის გიდები მაღალგანვითარებული, ხისტი მხარდაჭერით

მანქანის მომსახურების ვადა და ამცირებს სრიალის ხმაურს მაღალი მოძრავი მექანიზმებით, მუშაობს ზეთის აბაზანაში გარეშე

Bosch Rexroth Oil Pump სიზუსტით და მაღალი სიზუსტით მუშაობისას, ნებისმიერი ხმაური ზოგავს ადგილს, ამცირებს,

12345647895566632233 გახანგრძლივება სამაჯურის მომსახურების ვადა. ლილვის გადახრა, ზრდის მექანიზმის ხანგრძლივობას.

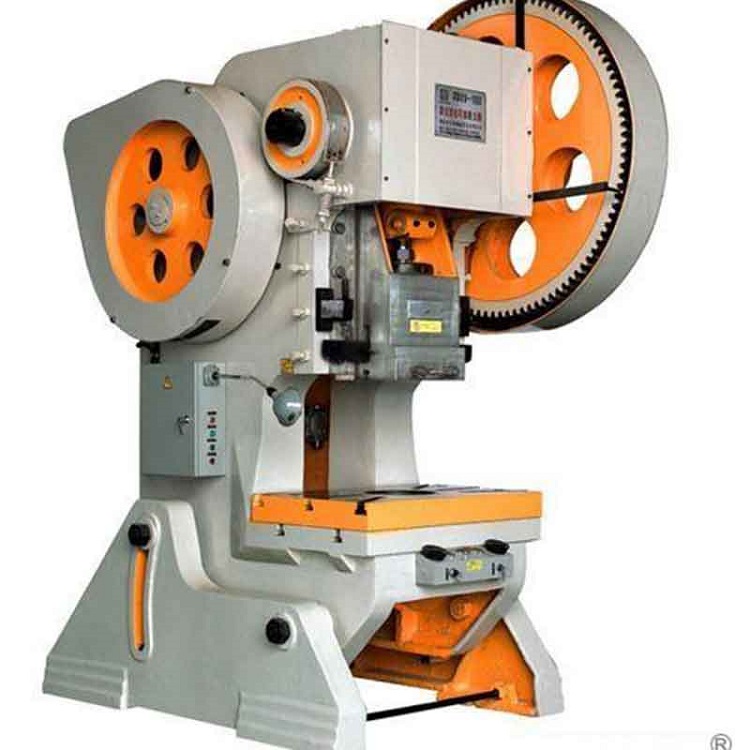

პროდუქტის ჩვენება

Პარამეტრი

规格型号 მოდელი		JB23-100T	JB23-80T	JB23-63T	JB23-40T	JB23-25T	JB23-16T	JB23-10T
公称力 ნომინალური ძალა (KN)		1000	800	630	400	250	160	100
滑块行程 სრიალი (მმ)		130	115	110	100	70	60	50
滑块次数 SPM (წთ-1)		45	45	50	70	80	120	150
封闭高度 სიმაღლის რეგულირება (მმ)		400	385	380	350	280	245	160
最大封闭高度调节量 მაქს. კვარცხლბეკის სიმაღლე (მმ)		60	60	60	60	50	40	30
滑块中心至机身距离 სლაიდ ცენტრსა და ჩარჩოს შორის (მმ)		280	260	250	220	185	160	120
工作台尺寸 მაგიდის ზომა (მმ)	წინ და უკანა მხარეს	530	490	450	400	320	280	230
工作台尺寸 მაგიდის ზომა (მმ)	左右 მარცხნივ და მარჯვნივ	830	760	700	650	540	455	370
工作台孔尺寸 მაგიდის ხვრელის ზომა (მმ)		190	170	170	140	130	130	100
立柱间距离 მანძილი სვეტებს შორის (მმ)		365	310	310	245	200	215	180
横柄孔尺寸 შანკის ხვრელი	直径 დია (მმ)	60	60	60	40	38	35	30
横柄孔尺寸 შანკის ხვრელი	深度 სიღრმე (მმ)	80	80	80	80	60	60	50
工作台板厚度 სამაგრის სისქე (მმ)		95	90	85	70	50	45	40
机身最大可倾度 მაქს. დახრილი კუთხე (°)		20	20	20	20	20	20	20
电动机 ძრავის სიმძლავრე (კვტ)		7.5	7.5	5.5	3	2.2	2.2	1.5
外形尺寸 კონტურის ზომა	ზედიზედ მმ	2000	1700	1700	1500	1200	1100	850
	左右 მმ	1300	1250	1200	1100	800	750	570
	高 მმ	2800	2600	2450	2300	2000	1600	1530
总质量 წონა (კგ)		5500	4500	3500	2500	1100	700	350
